طرح جامع طراحی و اجرای نظارت تصویری

پروپوزال فنی سیستم نظارت تصویری
نمایشگاه الماس خودروی ایرانیان

ارائه راهکار یکپارچه، هوشمند و توسعه‌پذیر برای پایش دقیق فضاهای داخلی، محوطه پیرامونی، سالن نمایش خودرو، پارکینگ، فضاهای اداری و بخش مالی.

تهیه‌کننده: اصفهان‌تک سرویس

کارشناس پروژه: مهندس میرشاه‌جعفری

کارفرما: مهندس رضایی

نوع پروژه: طراحی، تأمین و اجرای CCTV

چکیده راهکار پیشنهادی

مبنای طراحی این پروژه، ایجاد پوشش تصویری مؤثر با حفظ تعادل میان کیفیت تصویر، قابلیت‌های هوشمند، بودجه اجرایی و امکان توسعه آینده است. در این طراحی، تجهیزات موجود HDCVI در صورت سلامت فنی، بازچینی و مجدداً استفاده می‌شوند و نقاط حساس‌تر شامل ورودی، سالن اصلی، نیم‌طبقه اداری و مالی با دوربین‌های تحت شبکه جدید و کیفیت بالاتر پوشش داده خواهند شد.

⌖

تحلیل فضا و پیشنهاد تجهیزات

جانمایی بر اساس سطح حساسیت، ارتفاع نصب، میدان دید و نیاز عملیاتی هر بخش

۰۱

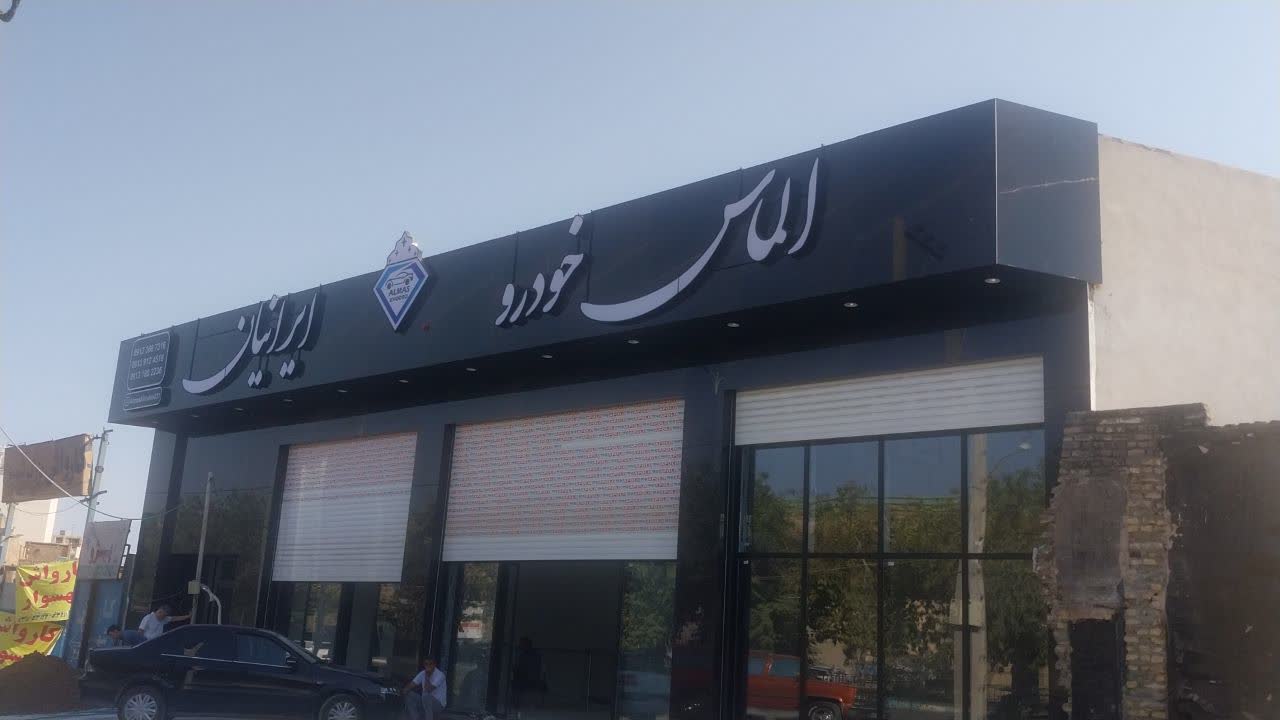

فضای بیرونی و ورودی نمایشگاه الماس خودرو ایرانیان

فضای بیرونی، ورودی و نقاط پیرامونی نمایشگاه

فضای بیرونی و محوطه ورودی

اولویت امنیتی بالا

با توجه به وسعت محوطه، حساسیت دید پیرامونی و اهمیت کنترل دقیق ورودی و خروجی، پیشنهاد کارشناسی ما استفاده از ۲ عدد دوربین بولت تحت شبکه داهوا مدل IPC-HFW2849T-AS-IL است. این مدل با رزولوشن ۸ مگاپیکسل (4K)، انتخابی حرفه‌ای برای ثبت جزئیات خودروها، تردد افراد و وقایع محیط بیرونی محسوب می‌شود.

تحلیل فنی انتخاب تجهیز

بهره‌گیری از فناوری WizSense، قابلیت تشخیص نفوذ و عبور از خط، SMD Plus و دید در شب دوگانه، باعث کاهش هشدارهای غیرضروری و افزایش دقت بررسی رخدادهای واقعی می‌شود.

کیفیت 4K برای ثبت جزئیات محیط و خودرو
پوشش دقیق مسیرهای ورود و خروج
مقاومت مناسب برای نصب در فضای بیرونی
عملکرد قابل اعتماد در شب و نور متغیر

مدل پیشنهادی	تعداد	کاربری
IPC-HFW2849T-AS-IL	۲ عدد	پوشش ورودی، خروجی و فضای پیرامونی

گزینه ارتقایافته: در صورت نیاز به تنظیم دقیق‌تر زاویه دید و تمرکز بیشتر بر مسیرهای تردد، مدل IPC-HFW2849T-ZAS-IL با لنز موتورایز وریفوکال نیز قابل پیشنهاد است.

۰۲

پارکینگ زیرهمکف و مسیر رمپ دسترسی

پارکینگ و رمپ

بهینه‌سازی تجهیزات موجود

برای پوشش کامل پارکینگ و مسیر رمپ، مجموعاً ۶ دوربین در نظر گرفته شده است: ۴ دوربین برای فضای پارکینگ و ۲ دوربین برای رمپ. با توجه به وجود سیستم HDCVI قبلی، راهکار پیشنهادی بر پایه بازچینی اصولی و استفاده مجدد از دوربین‌های HD سالم طراحی شده است.

رویکرد اجرایی و اقتصادی

دوربین‌های HD موجود پس از بررسی سلامت، در موقعیت‌های جدید جانمایی می‌شوند. ارتباط آن‌ها از طریق کابل آپلینک به سوییچ مرکزی و سپس به NVR اصلی جدید برقرار خواهد شد؛ بنابراین هزینه خرید مجدد کاهش یافته و زیرساخت پروژه به‌صورت یکپارچه مدیریت می‌شود.

کاهش هزینه با بهره‌برداری از تجهیزات موجود
کنترل تردد خودرو و مسیر رمپ
پوشش مناسب نقاط کور پارکینگ
یکپارچه‌سازی با مرکز ضبط جدید

بخش تحت پوشش	تعداد پیشنهادی	راهکار اجرایی
پارکینگ	۴ دوربین	بازچینی دوربین‌های HDCVI/HD موجود
رمپ	۲ دوربین	بازچینی دوربین‌های HDCVI/HD موجود

۰۳

سالن اصلی نمایش خودرو با ارتفاع تقریبی ۶ تا ۷ متر

سالن اصلی نمایشگاه

فضای کلیدی پروژه

سالن اصلی به دلیل وسعت بالا، ارتفاع حدود ۶ تا ۷ متر، تردد مشتریان و ارزش خودروهای موجود، مهم‌ترین بخش پروژه محسوب می‌شود. برای ایجاد پوشش همپوشان و جلوگیری از نقاط کور، طرح حرفه‌ای شامل ۷ دوربین است.

جانمایی پیشنهادی در طرح ایده‌آل

۴ دوربین برای پوشش فضای زیر نیم‌طبقه اداری و جلوی نمایشگاه، ۱ دوربین از ستون مقابل برای پوشش عمقی سالن و ۲ دوربین برای پایش مسیر شرق به غرب و بالعکس در نظر گرفته می‌شود.

پوشش همپوشان برای کاهش نقاط کور
ثبت بهتر رفت‌وآمد مشتریان و پرسنل
نظارت بر خودروهای ارزشمند داخل سالن
امکان استفاده از قابلیت‌های هوشمند تشخیص حرکت

مدل پیشنهادی	تعداد	سطح پیشنهاد
DH-IPC-HDW1639T-A-IL – 6MP	۵ تا ۷ عدد	گزینه حرفه‌ای و پیشنهادی اصلی
DH-IPC-T1E29-A-IL – 2MP	۵ تا ۷ عدد	گزینه اقتصادی در صورت محدودیت بودجه

سناریوی اقتصادی: در صورت محدودیت بودجه، تعداد دوربین‌های سالن می‌تواند از ۷ به ۵ عدد کاهش یابد؛ در این حالت دوربین ستون مقابل و یکی از دوربین‌های پوشش طولی سالن حذف می‌شوند.

۰۴

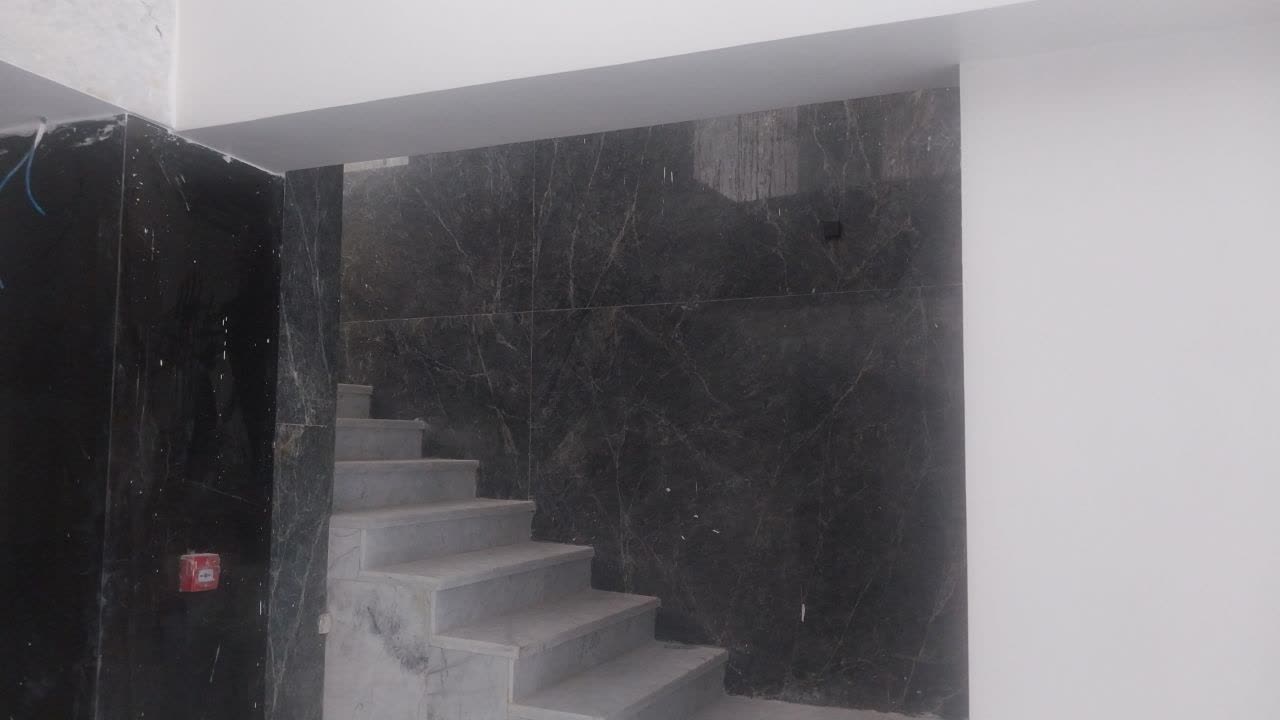

مسیر راه‌پله و دسترسی به نیم‌طبقه اداری

راه‌پله اداری

پوشش تردد

راه‌پله نیم‌طبقه اداری یک مسیر ارتباطی و تردد محسوب می‌شود. با توجه به سطح حساسیت کمتر نسبت به بخش اداری و مالی، استفاده از یک دوربین اقتصادی اما مطمئن برای ثبت عبور و مرور، انتخابی منطقی و به‌صرفه خواهد بود.

تجهیز پیشنهادی

دوربین داهوا مدل DH-IPC-T1E29-A-IL با رزولوشن ۲ مگاپیکسل، برای نظارت بر مسیر پله، تشخیص تردد افراد و کنترل ورود به فضای اداری کفایت دارد.

مدل پیشنهادی	تعداد	کاربری
DH-IPC-T1E29-A-IL – 2MP	۱ عدد	پوشش مسیر تردد و دسترسی به نیم‌طبقه

۰۵

نیم‌طبقه اداری؛ فضای حساس کنترل پرسنل و مراجعات

نیم‌طبقه اداری

اولویت امنیتی بالا

نیم‌طبقه اداری به دلیل اهمیت کنترل رفت‌وآمد، کیفیت تصویر، نظارت بر پرسنل و امکان ثبت وقایع در فضای کاری، نیازمند پوشش دقیق‌تری نسبت به مسیرهای عمومی است. پیشنهاد کارشناسی، نصب حداقل ۳ دوربین تحت شبکه با کیفیت ۴ یا ۶ مگاپیکسل در نقاط کلیدی این طبقه است.

منطق فنی طراحی نیم‌طبقه اداری

وضوح بالاتر در این بخش، امکان بررسی دقیق‌تر چهره، مسیر تردد، جزئیات رخدادها و محدوده میزهای کاری را فراهم می‌کند. در صورت نیاز قانونی و با اطلاع افراد حاضر، می‌توان از مدل‌های دارای میکروفن داخلی نیز برای ثبت صدای محیط استفاده کرد.

کنترل دقیق ورود و خروج پرسنل و مراجعه‌کنندگان
ثبت جزئیات بیشتر نسبت به دوربین‌های ۲ مگاپیکسل
پوشش فضای کاری، میزها و مسیرهای ارتباطی
امکان انتخاب مدل‌های دارای میکروفن داخلی

مدل پیشنهادی	کیفیت تصویر	جایگاه در طرح
DH-IPC-HDW1639T-A-IL	۶ مگاپیکسل	گزینه حرفه‌ای؛ اولویت با جزئیات بالاتر
DH-IPC-HDW1439V-A-IL	۴ مگاپیکسل	گزینه اقتصادی با کارایی مناسب

پیشنهاد نهایی برای نیم‌طبقه اداری: حداقل ۳ دوربین ۶ مگاپیکسل پیشنهاد می‌شود. در سناریوی کنترل بودجه، مدل ۴ مگاپیکسل همچنان انتخابی مناسب و قابل اتکا خواهد بود.

۰۶

بخش مالی و حسابداری؛ محدوده اسناد و اطلاعات حساس

بخش مالی و حسابداری

فضای بسیار حساس

بخش مالی و حسابداری که در انتهای نیم‌طبقه اداری قرار دارد، به دلیل نگهداری اسناد، اطلاعات و مراجعه‌های احتمالی، یکی از مهم‌ترین نقاط نظارتی پروژه است. برای این فضا، نصب حداقل ۱ دوربین و در صورت وجود چند محدوده کاری یا ورودی مستقل، حداکثر ۲ دوربین پیشنهاد می‌شود.

هدف پوشش تصویری

هدف از نصب دوربین در این فضا، ثبت صحیح مراجعه‌ها، کنترل تردد، محافظت از اسناد و امکان بررسی رخدادهای احتمالی است. جانمایی نهایی باید به‌گونه‌ای انجام شود که حریم خصوصی کارکنان حفظ شده و صفحه نمایش یا اسناد محرمانه به‌صورت غیرضروری ثبت نشوند.

مدل پیشنهادی	تعداد	کاربری
DH-IPC-HDW1639T-A-IL – 6MP	۱ تا ۲ عدد	پوشش حرفه‌ای با جزئیات بالاتر
DH-IPC-HDW1439V-A-IL – 4MP	۱ تا ۲ عدد	تعادل مناسب میان هزینه و کیفیت

۰۷

حیاط خلوت و فضای باز پشت ساختمان

حیاط خلوت و فضای پشت ساختمان

پایش حریم پیرامونی

برای کنترل ترددهای احتمالی، حفاظت از حریم پشتی مجموعه و پوشش فضای باز پشت ساختمان، حداقل یک دوربین بولت فضای بیرونی با کیفیت مناسب پیشنهاد می‌شود.

تجهیز پیشنهادی

دوربین بولت داهوا مدل DH-IPC-HFW1639TC-A-IL با رزولوشن ۶ مگاپیکسل، انتخابی مناسب برای پوشش محیط باز، ثبت تصویر باکیفیت و عملکرد مناسب در شرایط نوری مختلف است.

مدل پیشنهادی	تعداد	کاربری
DH-IPC-HFW1639TC-A-IL – 6MP	۱ عدد	حیاط خلوت، حریم پشتی و ترددهای بیرونی

مرکز پردازش و مدیریت تصاویر (NVR)

NVR به‌عنوان قلب سیستم نظارت تصویری، وظیفه مدیریت دوربین‌ها، ذخیره‌سازی تصاویر، پردازش قابلیت‌های هوشمند و فراهم‌کردن امکان توسعه آتی پروژه را بر عهده دارد.

پیشنهاد اصلی اصفهان‌تک سرویس

DHI-NVR5216-EI

گزینه‌ای حرفه‌ای برای پروژه حاضر با ظرفیت توسعه بهتر، پشتیبانی از دوربین‌های بیشتر و امکان استفاده مؤثرتر از قابلیت‌های هوشمند.

ظرفیت مناسب برای پروژه‌های متوسط و بزرگ
پشتیبانی از توسعه آتی سیستم
مناسب برای استفاده از قابلیت‌های AI و WizSense
امکان استفاده از دو هارد دیسک

گزینه اقتصادی‌تر

DHI-NVR4116-EI

در شرایط محدودیت بودجه، این مدل می‌تواند به‌عنوان راهکار اقتصادی‌تر در نظر گرفته شود؛ با این حال، ظرفیت توسعه و فضای ذخیره‌سازی آن نسبت به گزینه اصلی محدودتر است.

مناسب برای تعداد دوربین کمتر یا بودجه محدودتر
پشتیبانی از یک هارد دیسک
راهکار قابل قبول برای فاز ابتدایی پروژه

۱۲TB فضای پیشنهادی برای هدف ذخیره‌سازی ۶۰ روزه

فضای ذخیره‌سازی تصاویر

برای نگهداری تصاویر به مدت حداقل ۶۰ روز، با توجه به تعداد نهایی دوربین‌ها، رزولوشن انتخابی، میزان حرکت محیط و تنظیمات ضبط، حدود ۱۲ ترابایت فضا پیشنهاد می‌شود. ظرفیت نهایی باید پیش از اجرا، براساس بیت‌ریت واقعی و سناریوی ضبط، محاسبه و تأیید شود.

۴ ترابایت ۶ ترابایت ۸ ترابایت ۱۰ ترابایت ۱۲ ترابایت – پیشنهاد اصلی

جمع‌بندی راهکار پیشنهادی

ترکیب زیر، یک ساختار نظارتی قابل اتکا، توسعه‌پذیر و متناسب با سطح امنیت مورد نیاز نمایشگاه الماس خودروی ایرانیان فراهم می‌کند.

فضای بیرونی ۲ دوربین بولت 4K WizSense

پارکینگ و رمپ ۶ دوربین HD موجود؛ بازچینی و یکپارچه‌سازی

سالن اصلی ۵ تا ۷ دوربین؛ ترجیحاً ۶ مگاپیکسل

راه‌پله اداری ۱ دوربین اقتصادی ۲ مگاپیکسل

نیم‌طبقه اداری حداقل ۳ دوربین ۴ یا ۶ مگاپیکسل

بخش مالی و حسابداری ۱ تا ۲ دوربین با کیفیت ۴ یا ۶ مگاپیکسل

حیاط خلوت ۱ دوربین بولت ۶ مگاپیکسل

مرکز ضبط NVR5216-EI؛ گزینه اصلی پروژه

فضای ذخیره‌سازی ۸ تا ۱۲ ترابایت؛ هدف ۶۰ روز ضبط

اجرای دقیق، پوشش هوشمند و امکان توسعه آینده

اصفهان‌تک سرویس آماده است پس از تأیید جانمایی نهایی و سناریوی بودجه، طراحی اجرایی، تأمین تجهیزات، کابل‌کشی، نصب، تنظیمات هوشمند و آموزش بهره‌برداری از سیستم را به‌صورت یکپارچه انجام دهد.

دریافت مشاوره و برآورد نهایی پروژه

اصفهان تِک سرویس

پشتیبانی ۷ روزه

در همه مناطق استان

نمایشگاه بزرگ الماس خودروی ایرانیان

ساختار تفکیک‌شده نمایشگاه الماس خودروی ایرانیان

طبقه زیرهمکف؛ پارکینگ، رمپ و لاین نوری

تحلیل شرایط نوری و حرکتی رمپ و پارکینگ:

طبقه همکف؛ سالن اصلی نمایشگاه

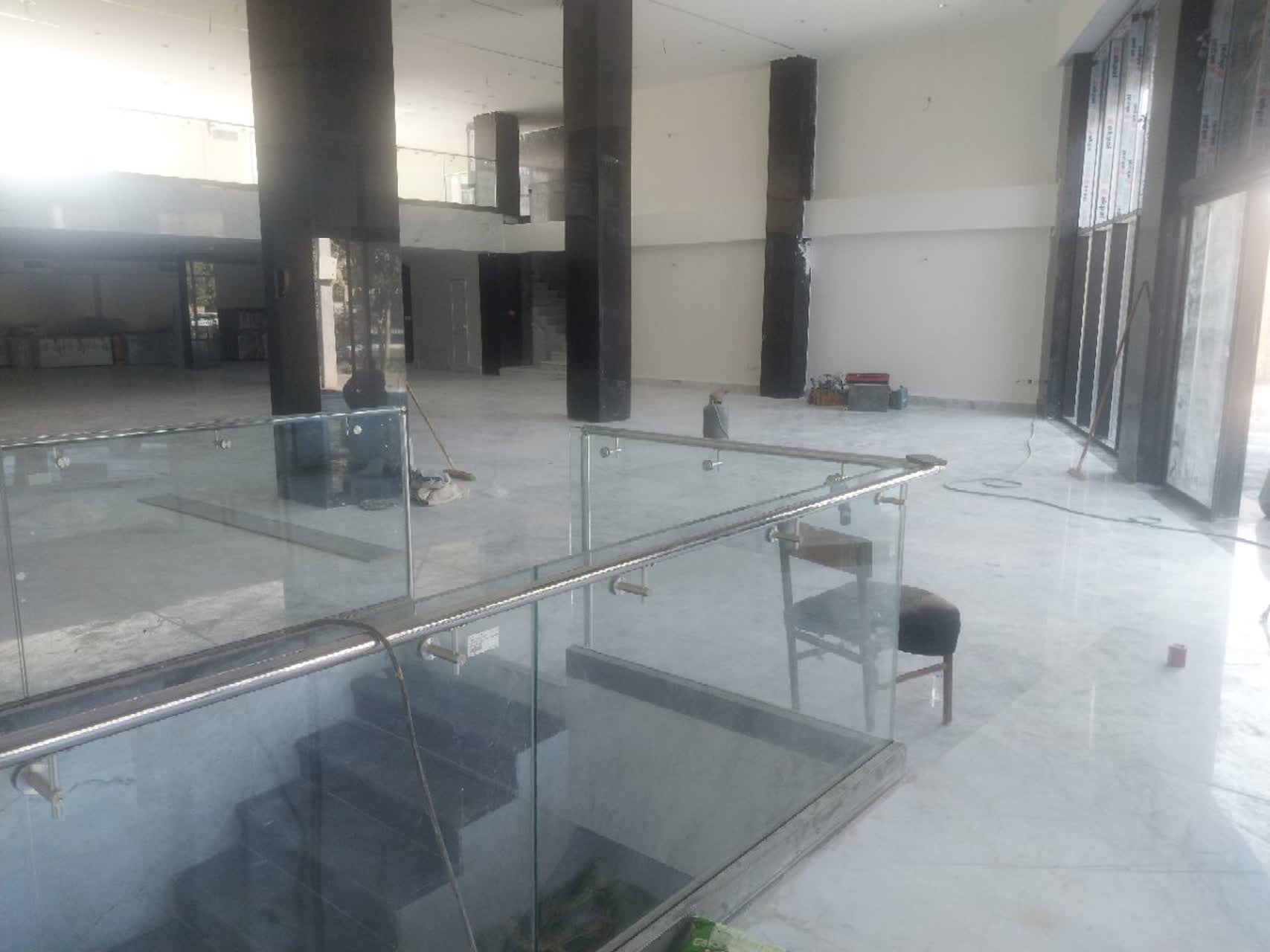

سالن اصلی و دید به ورودی

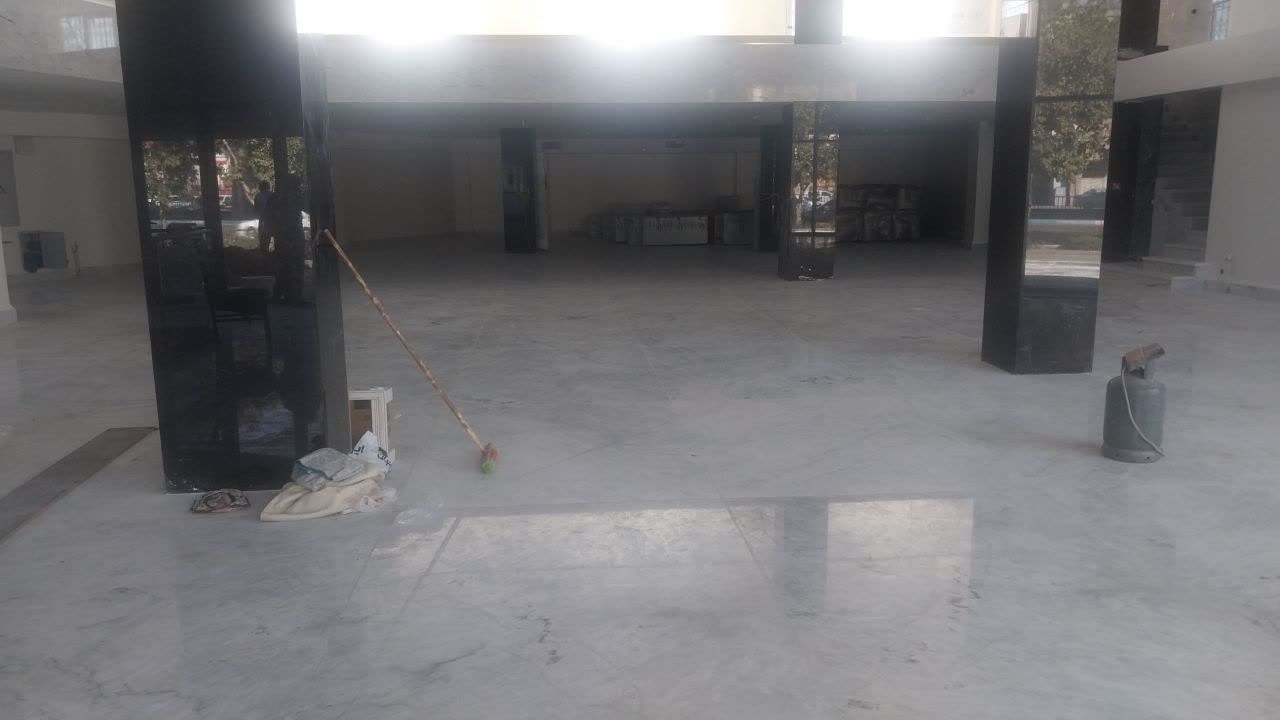

نمای روبرو و شیشه‌بندی

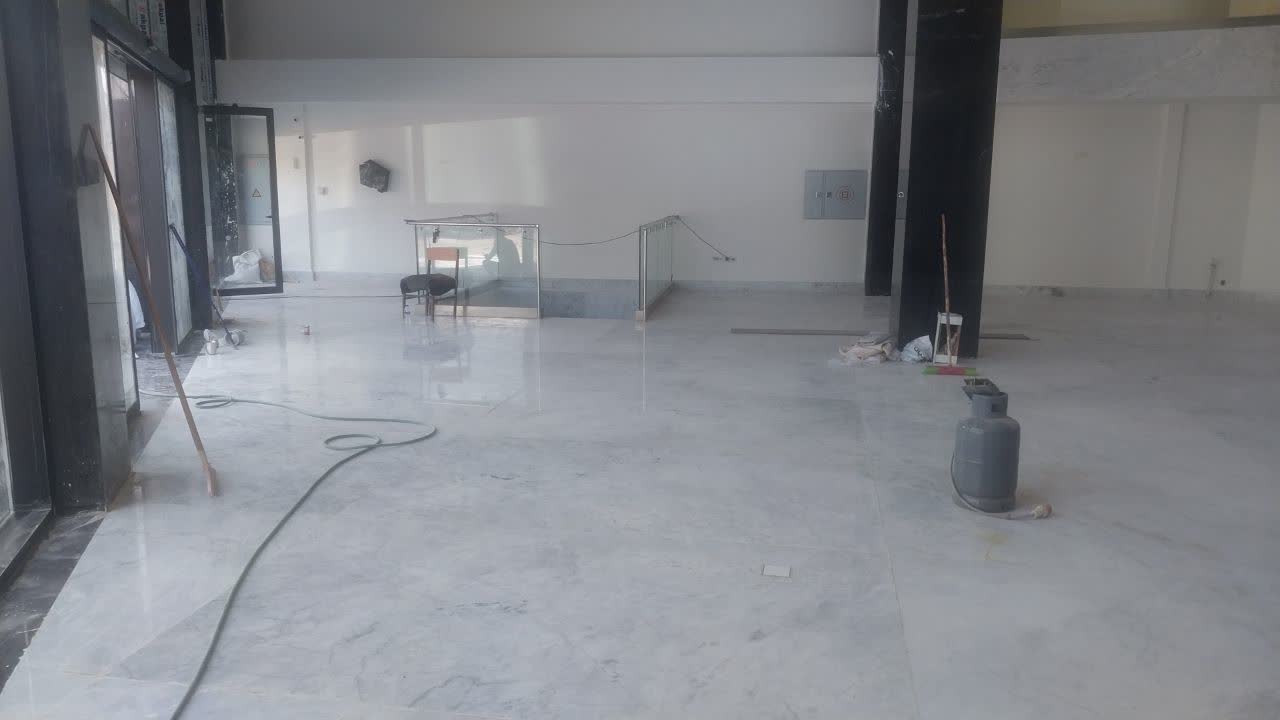

نمای غرب به شرق سالن

نیم‌طبقه اول؛ بخش اداری، مالی و حسابداری

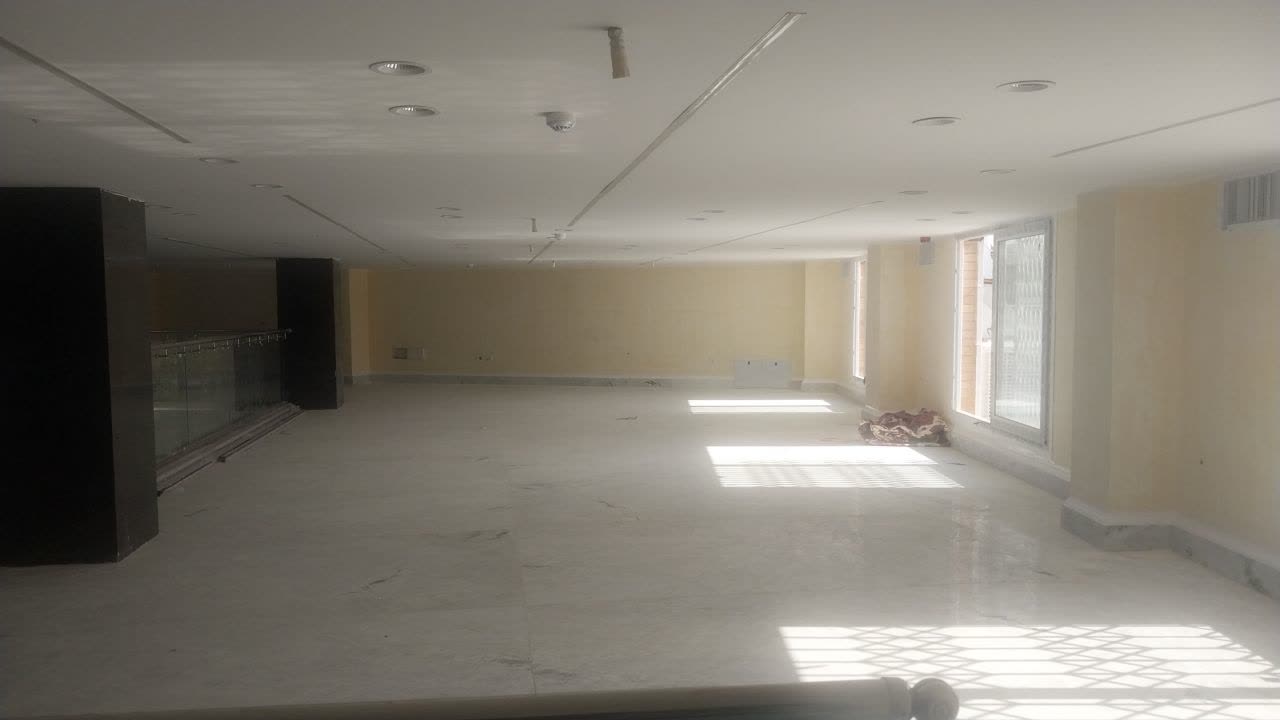

دید غرب به شرق واحد اداری

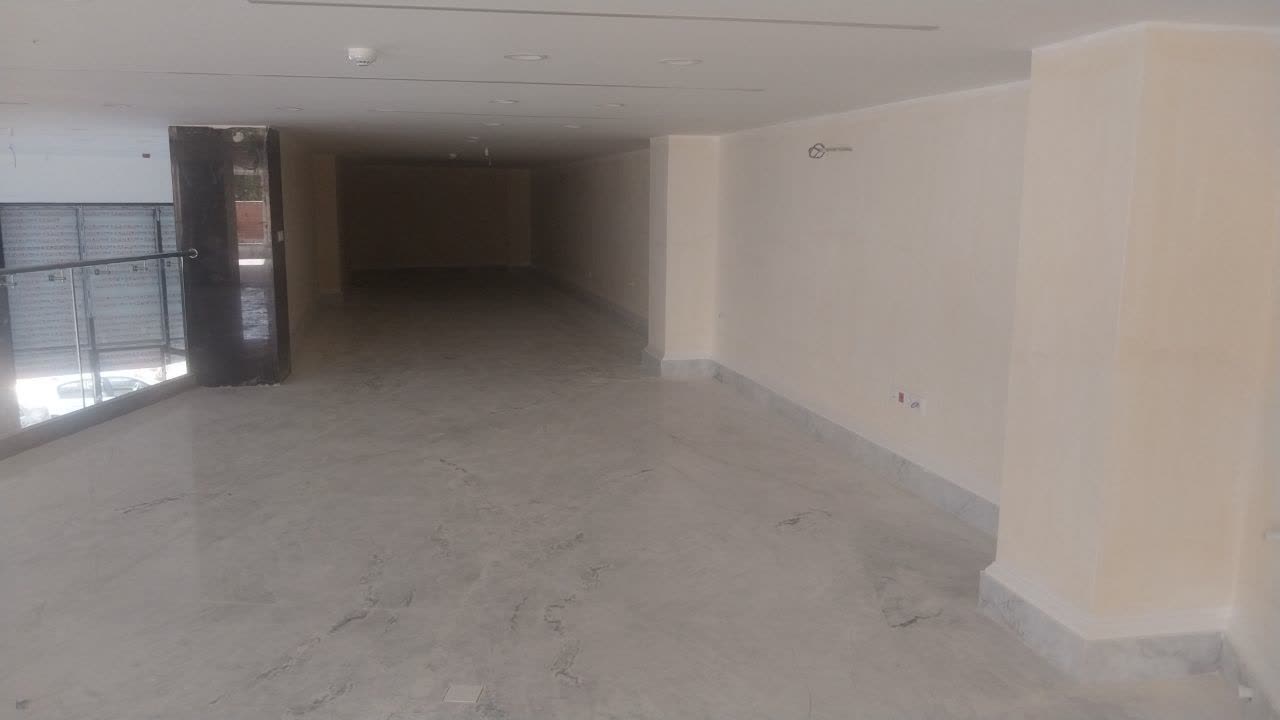

دید شمال به جنوب واحد مالی

راه‌پله‌ها، تأسیسات و حیاط پشتی

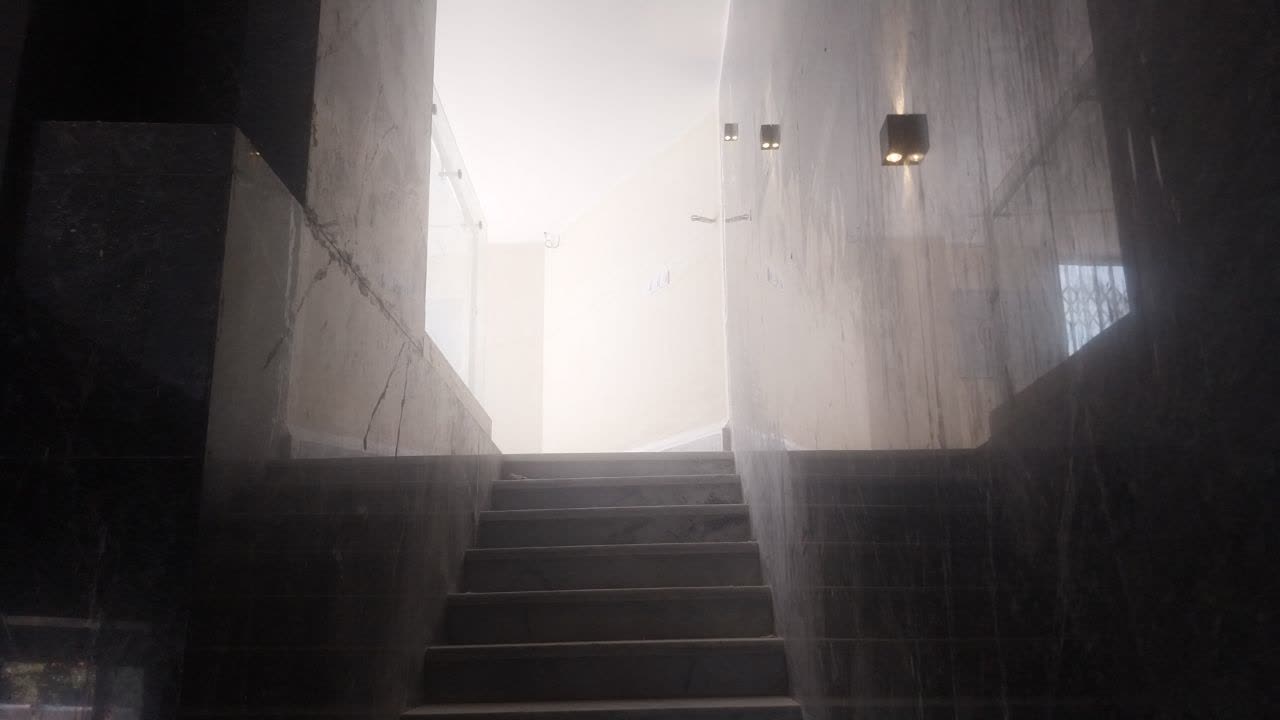

مسیر راه‌پله اداری

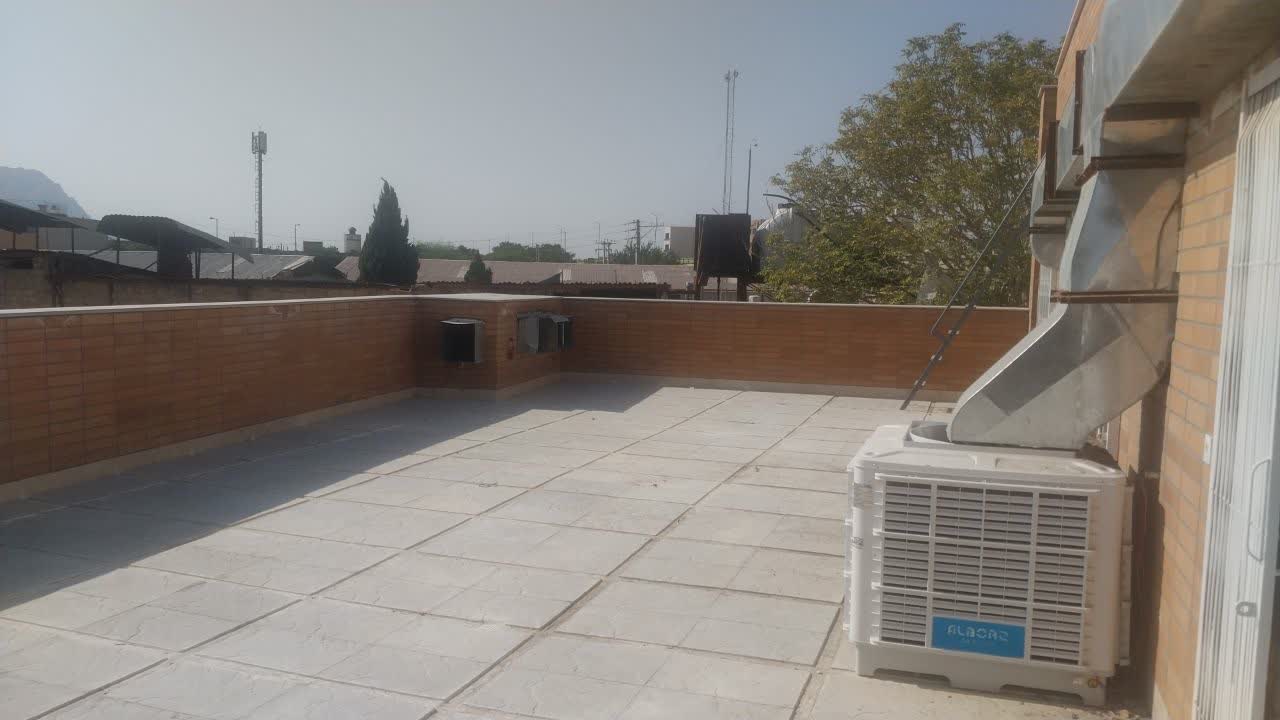

حیاط خلوت و تأسیسات پشت اداری
